Гидрострелка TEBO из PP-R
Выбор параметров
Характеристики и описание
Дополнительные материалы
Доступные параметры
Диаметр, мм
-
75
-
90
Переход на диаметр, мм
-
25
-
32
Количество отводов, шт.
-
483.57 o
-
683.57 o
-
883.57 o
Характеристики выбранного товара
Тип соединения изделий:
сварка
Объем:
0.007843
Кол-во (Малая):
1
Кол-во (Большая):
1
Вес, кг:
1.1
Ширина, мм:
112
Длина, мм:
585
Высота, мм:
112
Характеристики
Бренд:
TEBO
Изделие:
Гидрострелка
Инженерная система:
ГВС, Отопление, ХВС
Исполнение:
трехконтурная
Материал:
PP-R
Номинальное давление PN, бар:
20
Тип прохода:
неравнопроходный
Тип фитинга:
комбинированный
Цвет:
Белый
Страна происхождения:
Россия
Описание
Гидрострелки применяются в частных домах с индивидуальной системой отопления и горячего водоснабжения для гидродинамической балансировки системы, защиты системы от механических частиц (шлама) в теплоносителе.
Дополнительные материалы

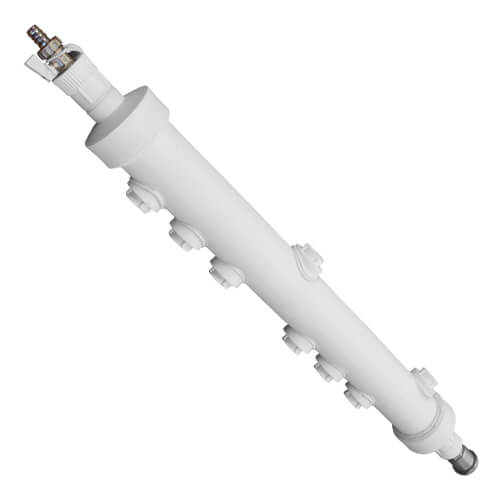

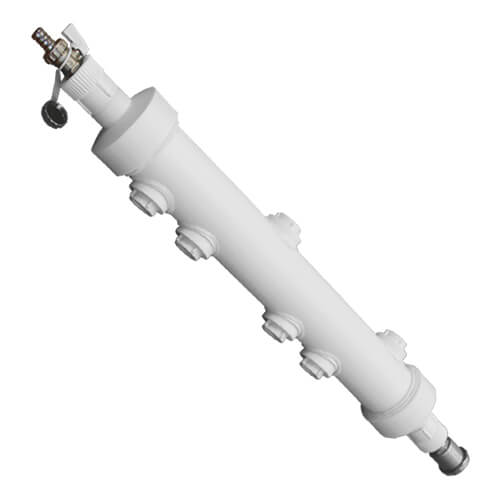

Фотографии в большом разрешении:

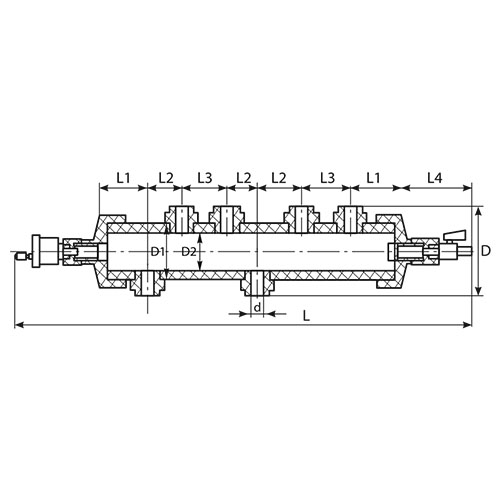

Схемы:

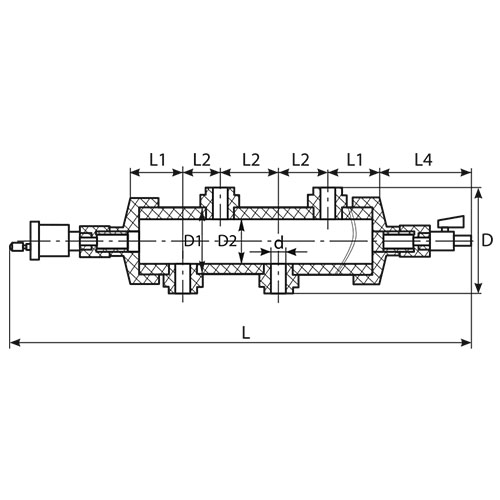

Гидрострелка из PP-R (одноконтурная)
| D | L | L1 | L2 | L4 | D1 | D2 | d |
|---|---|---|---|---|---|---|---|
| 112 | 585 | 75 | 50 | 130 | 75 | 50 | 25 |
| 112 | 595 | 95 | 50 | 130 | 75 | 50 | 32 |
| 138 | 660 | 95 | 60 | 130 | 90 | 60 | 32 |
Гидрострелка из PP-R (двухконтурная)
| D | L | L1 | L2 | L3 | L4 | D1 | D2 | d |
|---|---|---|---|---|---|---|---|---|
| 112 | 685 | 69 | 48 | 59 | 130 | 75 | 50 | 25 |
| 112 | 695 | 75 | 50 | 59 | 130 | 75 | 50 | 32 |
| 138 | 780 | 95 | 60 | 62 | 130 | 90 | 60 | 32 |

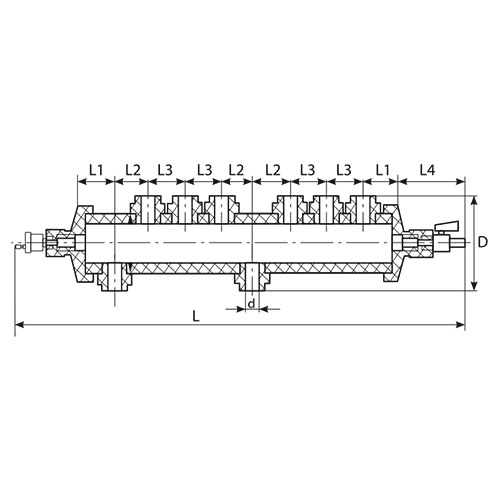

Гидрострелка из PP-R (трехконтурная)
| D | L | L1 | L2 | L3 | L4 | D1 | D2 | d |
|---|---|---|---|---|---|---|---|---|
| 112 | 785 | 69 | 42 | 59 | 130 | 75 | 50 | 25 |
| 112 | 795 | 75 | 50 | 59 | 130 | 75 | 50 | 32 |
| 138 | 895 | 95 | 60 | 65 | 130 | 90 | 60 | 32 |
Паспорта:
Технический паспорт изделия
Техническая документация:
Полиграфия:
Буклет: Полипропиленовые трубы и фитинги TEBO technics

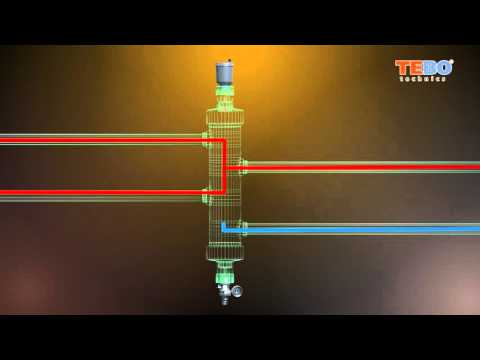

Видео:
