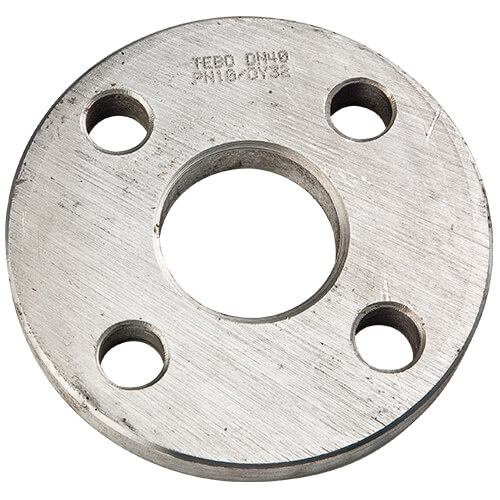

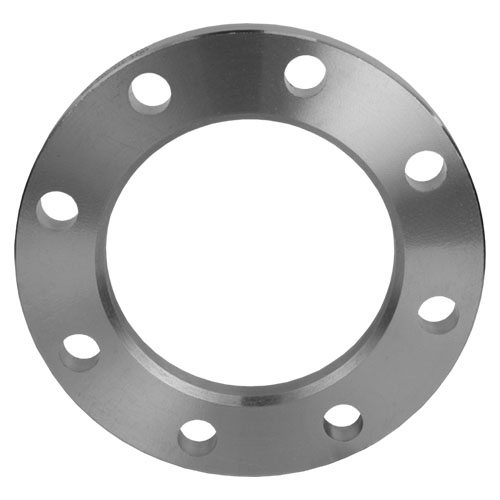

Фланец TEBO стальной под бурт PN 10
Выбор параметров
Дополнительные материалы
Доступные параметры
Диаметр DN/Dу, мм
-
40/32
-
50/40
-
63/50
-
75/65
-
90/80
-
110/100
-
125/125
Полная таблица товаров
015091501
RU-TB Фланец стальной 40 PN10 / сталь Dу 32
1 207.60 руб.
015091502
RU-TB Фланец стальной 50 PN10 / сталь Dу 40
1 365.84 руб.
015091503
RU-TB Фланец стальной 63 PN10 / сталь Dу 50
1 589.44 руб.
015091504
RU-TB Фланец стальной 75 PN10 / сталь Dу 65
1 916.27 руб.
015091505
RU-TB Фланец стальной 90 PN10 / сталь Dу 80
2 683.45 руб.
015091506
RU-TB Фланец стальной 110 PN10 / сталь Dу 100
3 560.77 руб.
015091507
RU-TB Фланец стальной 125 PN10 / сталь Dу 125
5 748.84 руб.
Характеристики выбранного товара
Объем:
0.00019969
Кол-во (Малая):
1
Кол-во (Большая):
1
Общие характеристики
Бренд:
TEBO
Изделие:
Фланец
Инженерная система:
ХВС
Материал:
сталь
Номинальное давление PN, бар:
10
Тип соединения изделий:
фланец
Страна происхождения:
Россия
Описание
Используется для стыковки PP-R бурта с ответным металлическим фланцем.
Логистические данные
Вес, кг:
1.4
Ширина, мм:
76
Длина, мм:
73
Высота, мм:
76
Дополнительные материалы

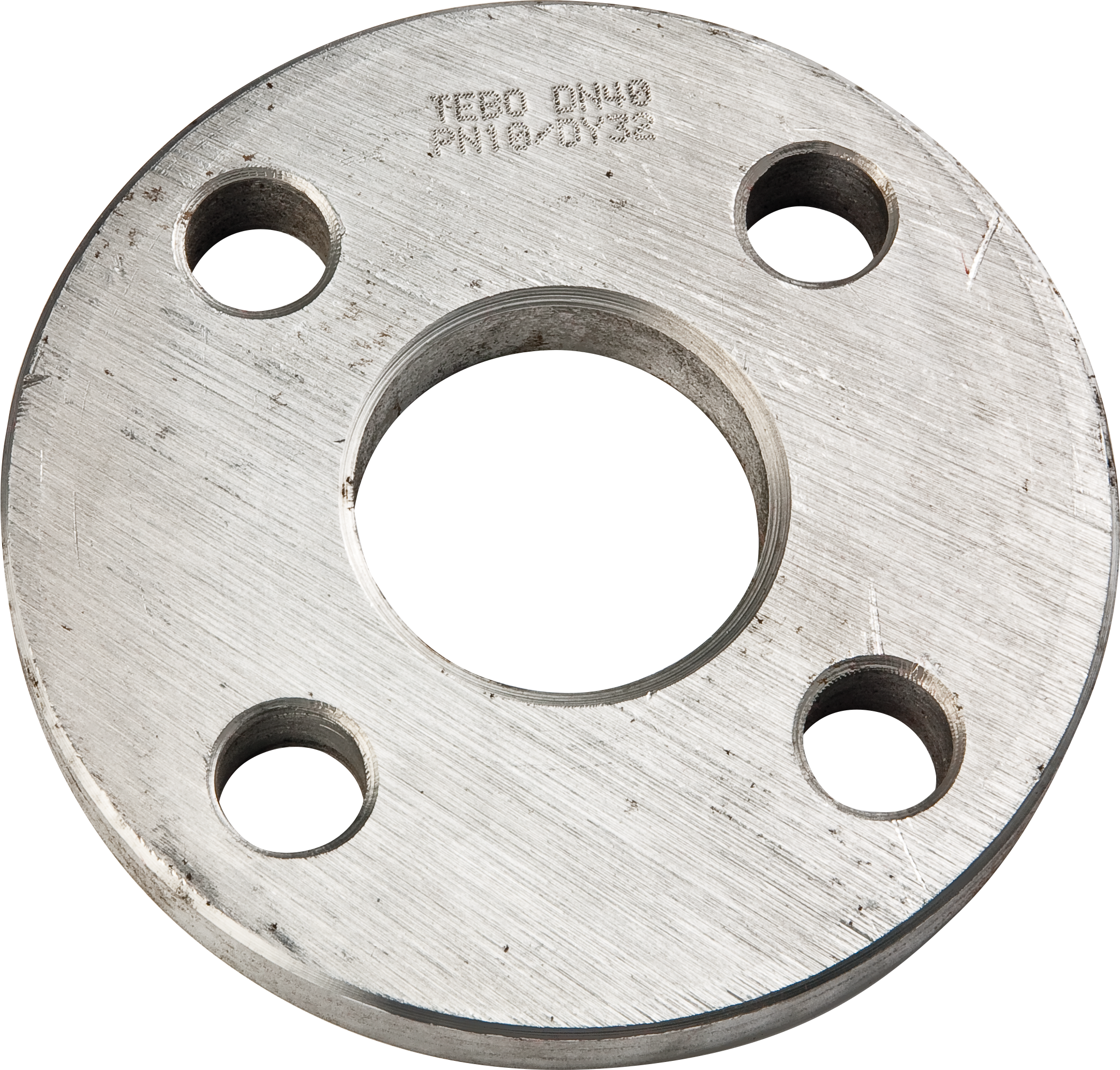

Фотографии в большом разрешении:

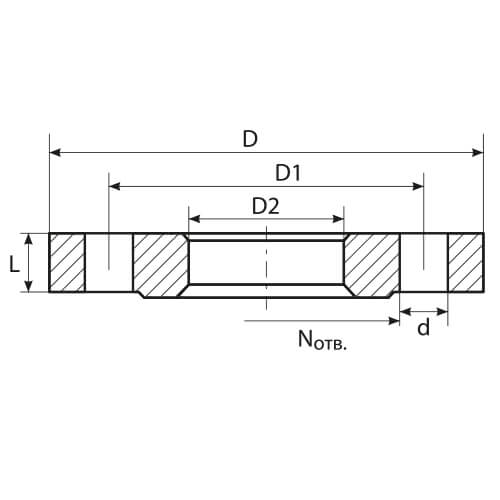

Схемы:
| DN/Dу, мм | D2 | D1 | D | d | L | N отв. |
|---|---|---|---|---|---|---|
| 40 (Dy 32) | 51 | 100 | 135 | 18 | 15 | 4 |
| 50 (Dy 40) | 62 | 110 | 145 | 18 | 15 | 4 |
| 63 (Dy 50) | 77 | 125 | 160 | 18 | 17 | 4 |
| 75 (Dy 65) | 91 | 145 | 180 | 18 | 17 | 4 |
| 90 (Dy 80) | 110 | 160 | 195 | 18 | 18 | 4 |
| 110 (Dy 100) | 132 | 180 | 215 | 18 | 18 | 8 |
| 125 (Dy 125) | 166 | 210 | 245 | 18 | 21 | 8 |
