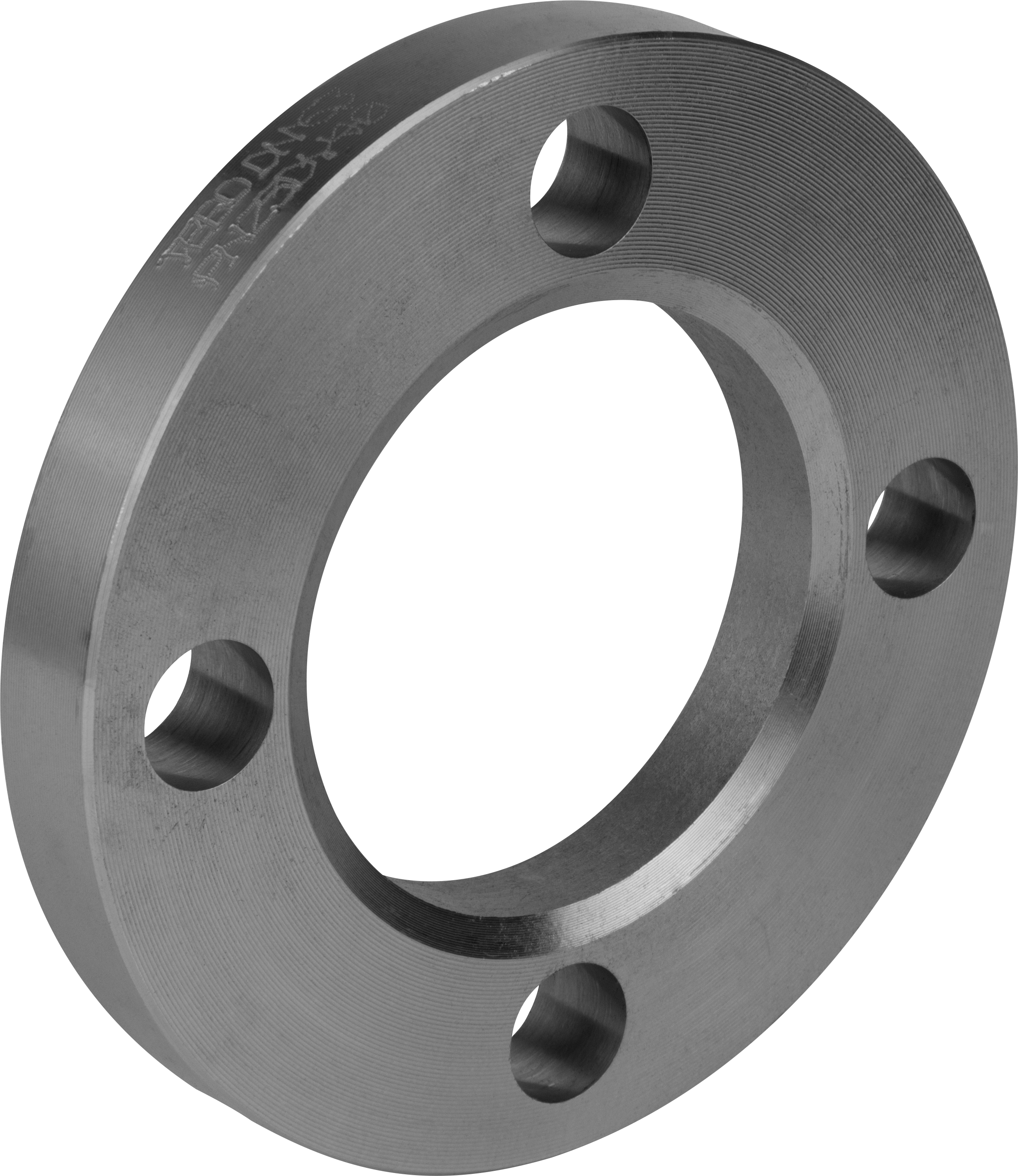

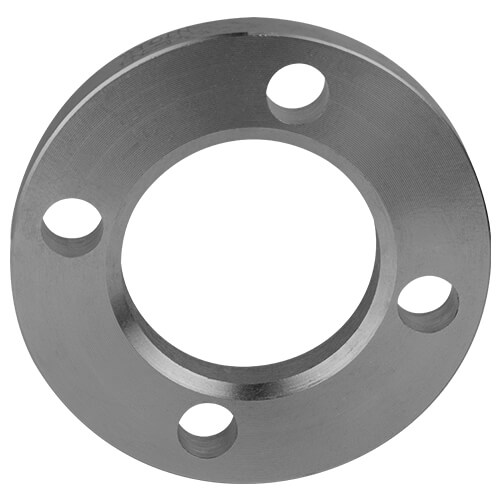

Фланец TEBO стальной под бурт PN25
Выбор параметров
Характеристики и описание
Дополнительные материалы
Доступные параметры
Диаметр DN/Dу, мм
-
40/2583.57 o
-
50/3283.57 o
-
63/4083.57 o
-
75/5083.57 o
-
90/6583.57 o
-
110/10083.57 o
-
125/12583.57 o
Характеристики выбранного товара
Тип соединения изделий:
фланец
Объем:
0.00025402
Кол-во (Малая):
1
Кол-во (Большая):
1
Вес, кг:
1.17
Ширина, мм:
39
Длина, мм:
41
Высота, мм:
39
Характеристики
Бренд:
TEBO
Изделие:
Фланец
Инженерная система:
ГВС, Отопление, ХВС
Материал:
сталь
Номинальное давление PN, бар:
25
Страна происхождения:
Россия
Описание
Используется для стыковки PP-R бурта с ответным металлическим фланцем.
Дополнительные материалы

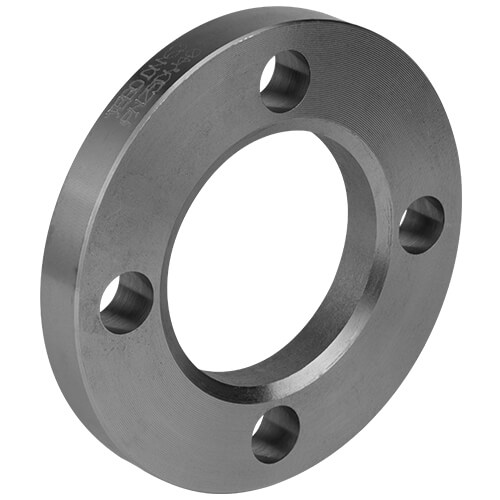

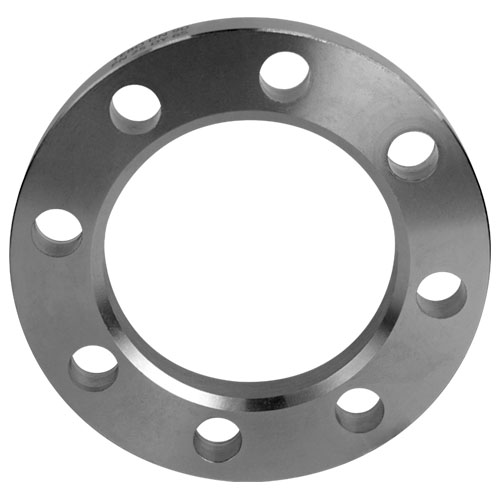

Фотографии в большом разрешении:

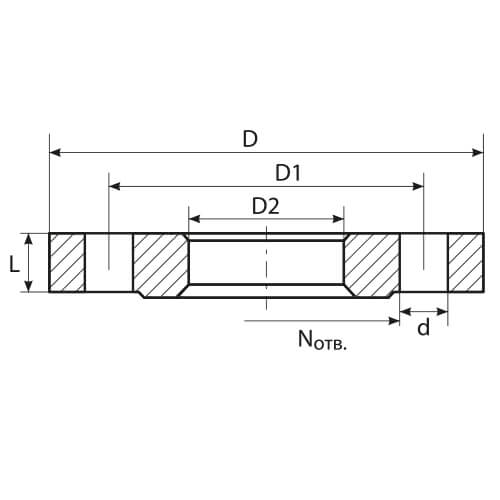

Схемы:
| DN/Dу, мм | D2 | D1 | D | d | L | N отв. |
|---|---|---|---|---|---|---|
| 40 (Dy 25) | 51 | 85 | 115 | 14 | 16 | 4 |
| 50 (Dy 32) | 62 | 100 | 135 | 18 | 14 | 4 |
| 63 (Dy 40) | 77 | 110 | 145 | 18 | 19 | 4 |
| 75 (Dy 50) | 91 | 125 | 160 | 18 | 21 | 4 |
| 90 (Dy 65) | 110 | 145 | 180 | 18 | 21 | 8 |
| 110 (Dy 100) | 132 | 190 | 230 | 22 | 25 | 8 |
| 125 (Dy 125) | 166 | 220 | 270 | 26 | 27 | 8 |
