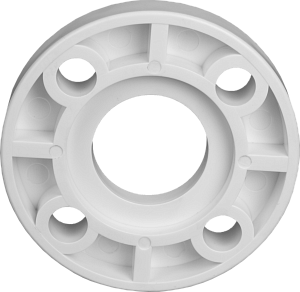

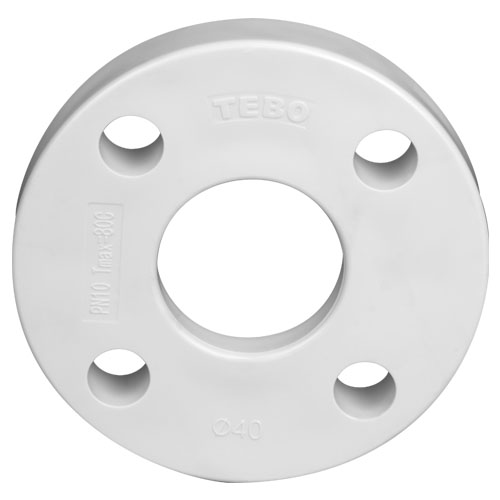

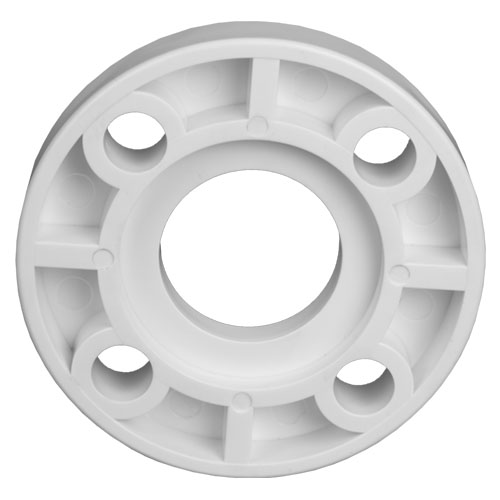

Фланец TEBO пластиковый ABS PN10
Выбор параметров
Характеристики и описание
Дополнительные материалы
Доступные параметры
Диаметр DN/Dу, мм
-
40/3283.57 o
-
50/4083.57 o
-
63/5083.57 o
-
75/6583.57 o
-
90/8083.57 o
-
110/10083.57 o
Характеристики выбранного товара
Тип соединения изделий:
фланец
Объем:
0.000666
Кол-во (Малая):
5
Кол-во (Большая):
60
Вес, кг:
0.2
Ширина, мм:
23
Длина, мм:
123
Высота, мм:
23
Характеристики
Бренд:
TEBO
Изделие:
Фланец
Инженерная система:
ХВС
Материал:
ABS
Номинальное давление PN, бар:
10
Тип фитинга:
простой
Цвет:
Белый
Страна происхождения:
Китай
Описание
Используется для стыковки PP-R бурта с ответным металлическим фланцем.
Дополнительные материалы

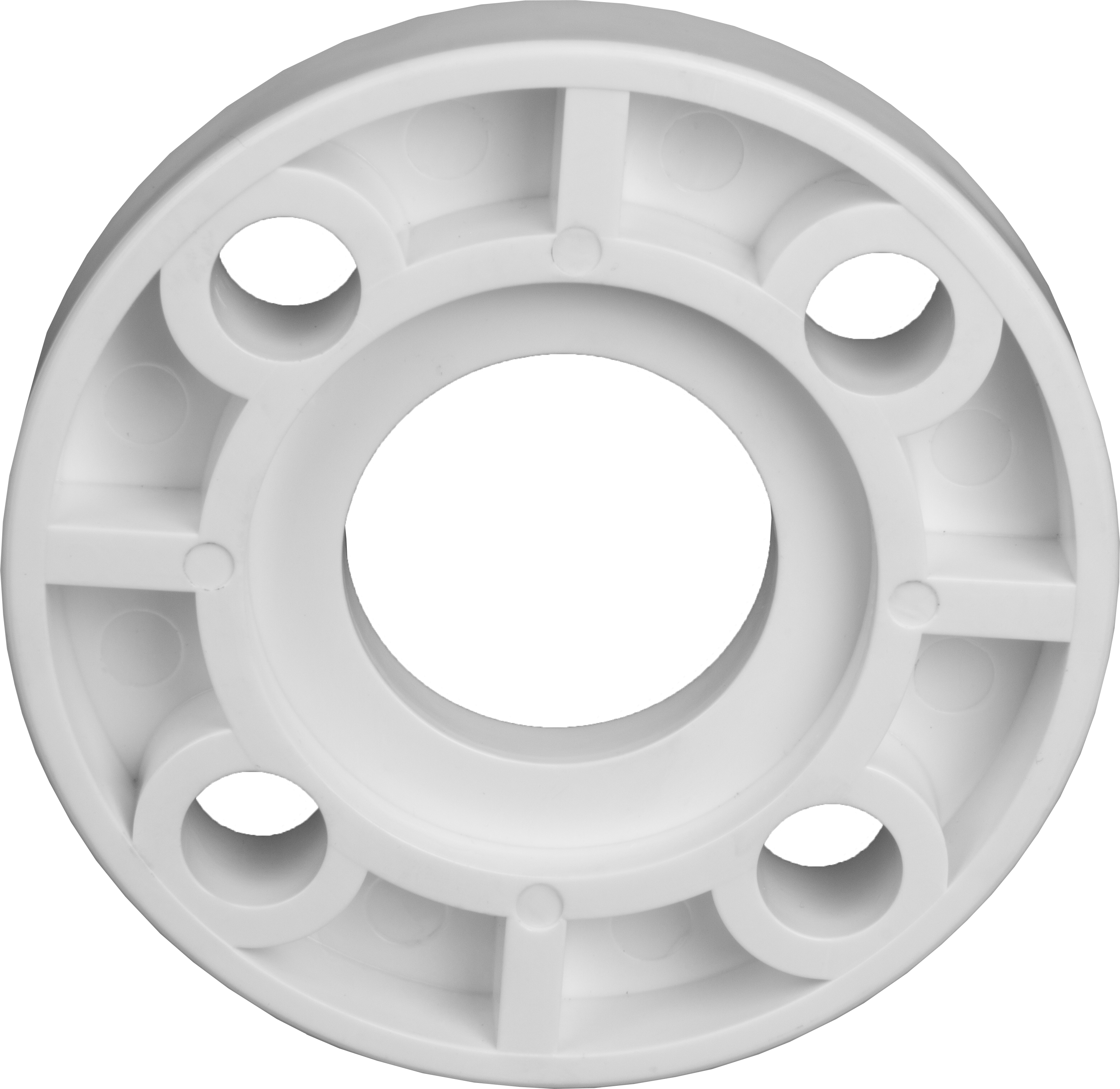

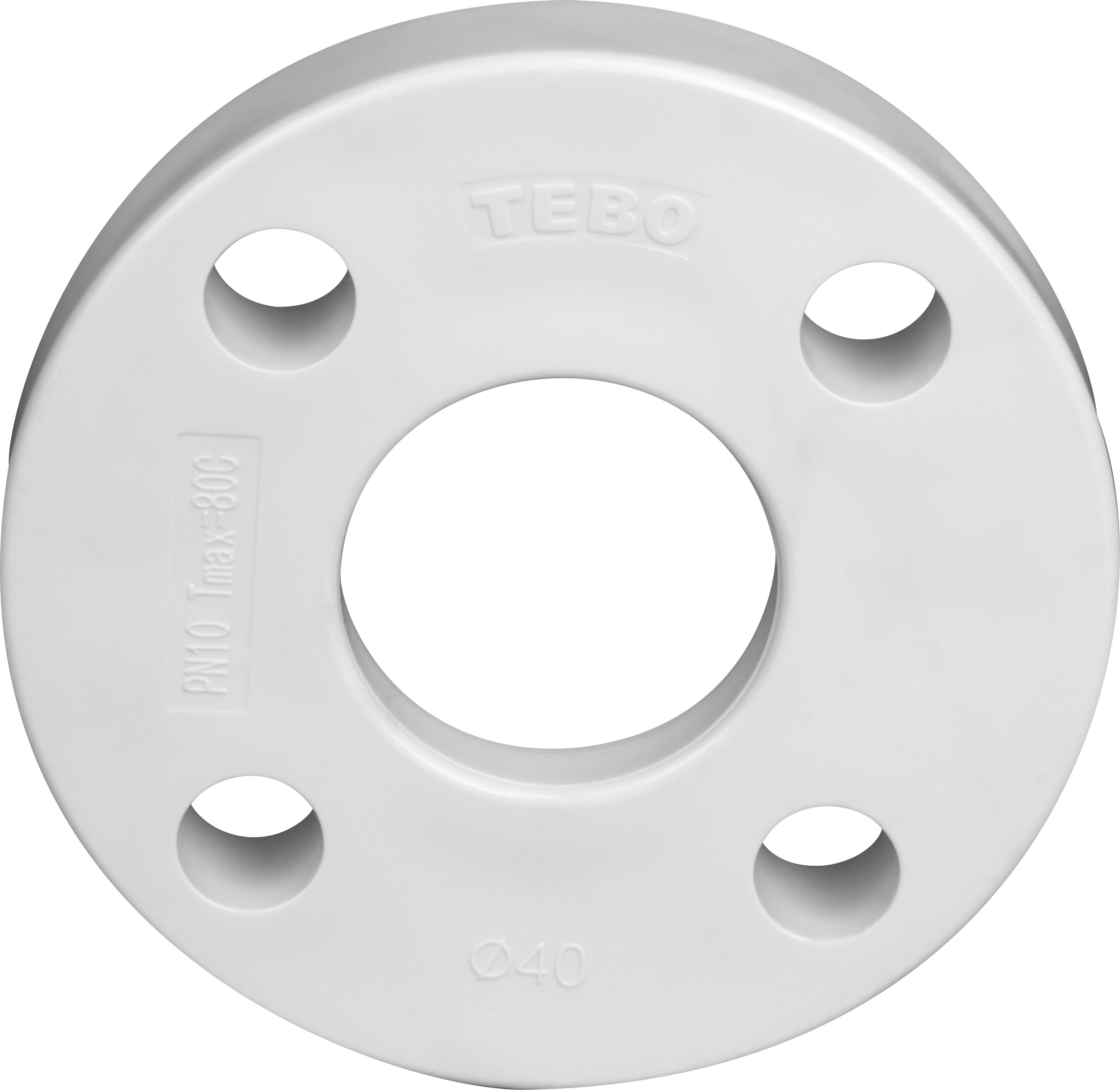

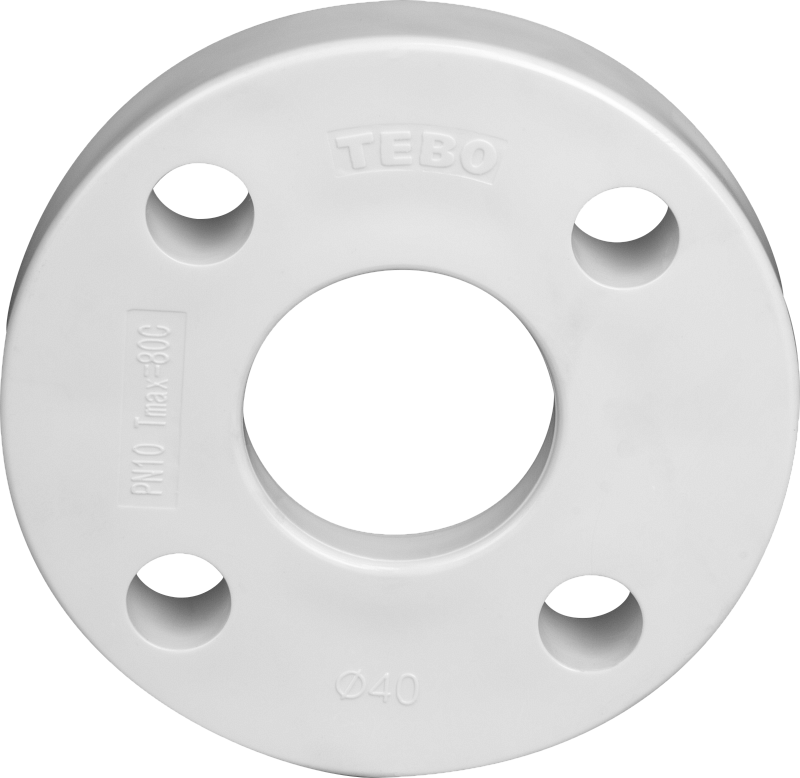

Фотографии в большом разрешении:

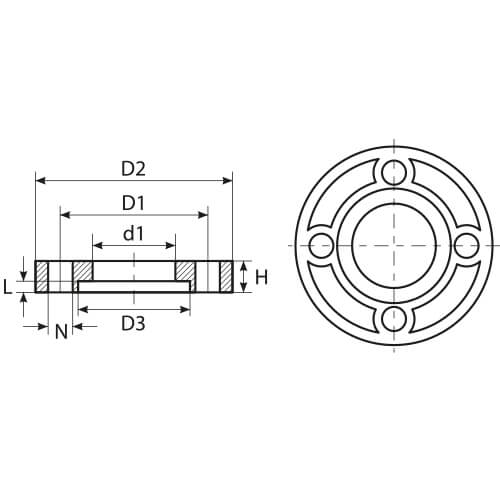

Схемы:
| DN/Dу, мм | d1 | D1 | D2 | H | L | D3 | N-Øe |
|---|---|---|---|---|---|---|---|
| 40 (Dу 32) | 52 | 100 | 123 | 23 | 4 | 76 | 4-17,8 |
| 50 (Dу 40) | 63 | 111 | 148 | 25 | 4 | 72 | 4-17,8 |
| 63 (Dу 50) | 77 | 125 | 163 | 27 | 6 | 94 | 4-17,8 |
| 75 (Dу 65) | 92 | 145 | 179 | 26 | 7 | 107 | 4-17,8 |
| 90 (Dу 80) | 110 | 160 | 199 | 30 | 8 | 126 | 8-17,8 |
| 110 (Dу 100) | 135 | 178 | 216 | 30 | 8 | 151 | 8-17,8 |
